Poutrelle RAID® hybride avec étais (HAE)
Pour planchers intermédiaires – pose avec étais
Poutrelle béton hybride avec étais pour planchers intermédiaires. La poutrelle RAID® hybride HAE associe les technologies du béton armé et du béton précontraint pour faciliter la réalisation des planchers.
• Pose avec étais
• Idéale pour les planchers intermédiaires
• Légère et facile à manipuler
• Longueurs jusqu’à 9,90 m
• Produit NF
• Avis Technique 3.1/20-1029_V2
• FDES vérifiée
Poutrelle RAID® hybride avec étais
La poutrelle RAID® hybride HAE est conçue pour la réalisation de planchers, notamment les planchers intermédiaires. Sa conception associe béton armé et béton précontraint afin de bénéficier des avantages des deux technologies.
Les avantages
- Pose avec étais
La gamme HAE est conçue pour une mise en œuvre avec étais et convient particulièrement à la réalisation de planchers intermédiaires. - Légère et facile à manipuler
Plus légère qu’une poutrelle pleine, elle facilite la manutention. La partie supérieure du raidisseur est également conçue pour faciliter la prise en main. - Économie de béton
La poutrelle RAID® hybride peut permettre jusqu’à 12% d’économie de béton en table de compression grâce à l’utilisation d’entrevous à bords droits. - Grande modularité
Elle est compatible avec une large gamme d’entrevous, avec des entraxes pouvant atteindre 70 cm. Les poutrelles peuvent également être coupées sous réserve de validation par le service études planchers. - Sécurité et performances
La conception assure une liaison optimale entre les aciers du raidisseur et la dalle de compression. La poutrelle est certifiée NF. - Impact environnemental documenté
La gamme dispose d’une FDES vérifiée, avec une ACV dynamique annoncée à 3,31 kg CO₂ eq./ml.
La poutrelle RAID® Hybride Avec Étais (HAE)
La gamme RAID® hybride HAE est destinée à une mise en œuvre avec étais, notamment pour la réalisation de planchers intermédiaires.
Plusieurs références sont disponibles afin de répondre aux différentes portées et configurations de plancher.

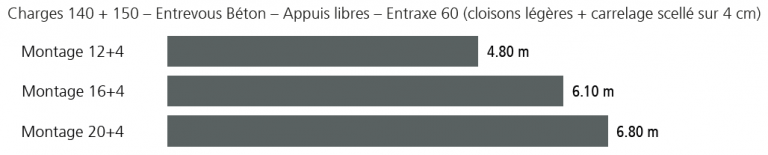

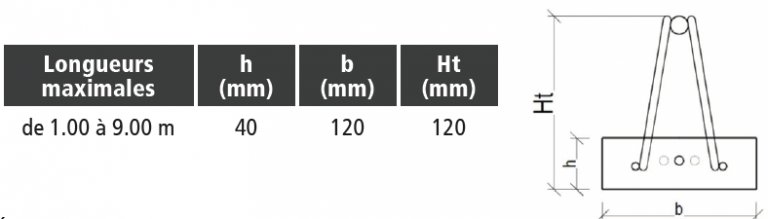

Caractéristiques principales
| Gamme | HAE |
|---|---|
| Type de pose | Avec étais |
| Application | Planchers intermédiaires |
| Largeur de poutrelle | 12 cm |
| Hauteur | 12 cm |
| Longueurs nominales | De 1,00 m à 9,90 m selon référence |
| Pas de longueur | 10 cm |
| Poids | De 12,7 à 13,7 kg/ml |
| Entrevous compatibles | Béton, PSE coffrant, PSE à languette et Optibois |
| Entraxe | Jusqu’à 70 cm selon la configuration du plancher |
Références de la gamme HAE
| Référence | Repère mini | Repère maxi | Longueur nominale | Hauteur |
|---|---|---|---|---|
| HAE 1201 | 10 | 16 | 1,00 à 1,60 m | 12 cm |
| HAE 1211 | 17 | 21 | 1,70 à 2,10 m | 12 cm |
| HAE 1201 | 22 | 42 | 2,20 à 4,20 m | 12 cm |
| HAE 1221 | 42 | 57 | 4,20 à 5,70 m | 12 cm |
| HAE 1231 | 58 | 60 | 5,80 à 6,00 m | 12 cm |
| HAE 1232 | 46 | 99 | 4,60 à 9,90 m | 12 cm |
À noter : les poutrelles mesurent 3 cm de plus que leur longueur nominale commerciale. La référence HAE 1232 est disponible sur commande à partir du repère 81.
Pour le dimensionnement du plancher, le choix de la poutrelle et de l’entrevous ainsi que les quantités de béton nécessaires, se reporter à l’étude plancher et à la documentation technique du produit.
